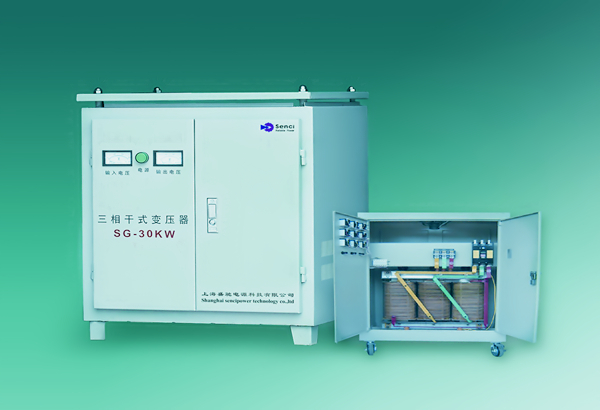

产品名称:三相隔离变压器

产品型号: SG

产品概述:

隔离变压器http://www.sencipower.com
我公司多年来采用优质材料和先进的工艺技术专业生产5kVA-2000kVA之间SG系列隔离变压器,产品参照西门子公司同类产品最新研制开发进口设备用变压器,产品符合VDE0550、IEC439、JB55555、GB5226国际、国家标准。产品的各种输入、输出,电压高低,联接组别,调节抽头位置,绕组容量分配,次级绕组配备,是否要求带外壳等,均根据用户的要求进行精心的设计与制造。

产品特点:

1.节能低噪
采用优质冷轧硅钢片叠装;特殊浸漆工艺处理,有效降低了运行时的震动和噪声;以及采用耐高温的绝缘材料设计等新工艺、新技术的引入,使变压器更加节能、更加宁静。节能低噪线圈留有通风槽,空气流动畅通,有效降低线圈温度。
2.高可靠性
结构合理,效率高,波形不失真,使用方便可靠,能长时间运行,性能指标完全符合GB/6450干式电力变压器标准要求。可隔离开主电网供电,防冲击,防干扰,防雷电。
3.环保特性
具有耐热性、防潮性、稳定性、化学兼容性、低温性、抗辐射性和无毒性。
4.可选性
控制柜可根据用户需要增加各种控制开关(断路器、接触器),检测仪表(电压表、电流表、指示灯等)。组成一个完整的电源设备。柜体颜色可以根据用户需要任意选择。

应用领域:

广泛用于工业、农业、交通、邮电、军事、铁路、科研文化等领域的大型机电设备、金属加工设备、生产流水线、建筑工程设备 、UPS机房、进口音响设备/电梯、医疗器械、刺绣轻纺设备、空调、广播电视及家用电器、照明等、高层建筑、机场、车站、码头、工矿企业及隧道的输配电及进口设备的使用等场所。还可作为自动控制系统,通信调度网络、计算机中心,精密测量试验系统净化(抗干扰)电源与电力网的隔离设备使用。

SG系列三相干式隔离变压器产格表



额定
容量


额定电压

空载
耗损

负载
耗损

空载
电流

阻抗
电压

联结组

外形尺寸
I* B* H

 重量

(V)

KVA

初级

次级

(W)

(W)

%

%

标号

mm

( kg )

SG-5

5





75

180

10

3.5



430*240*350

65

SG-10

10

650
400
380
220

380
220
110
36

120

300

8

Y,yO
Y,ynO
D,y11
D,y11
D,dO

520*300*515

80

SG-16

16

170

450

550*325*435

105

SG-20

20

200

550

600*260*510

150

SG-25

25

220

600

620*320*580

170

SG-30

30

240

700

6

620*320*580

180

SG-40

40

280

900

720*490*560

250

SG-50

50

320

1050

740*350*590

300

SG-63

63

380

1200

750*380*670

370

SG-80

80

460

1460

840*450*650

420

SG-100

100

600

1840

4

920*500*680

570

SG-125

125

740

2150

860*550*800

650

SG-160

160

950

2490

950*550*900

780

SG-200

200

1150

2970

1140*580*915

980

SG-250

250





1400

3460



1150*570*910

1250

SG系列隔离变压器技术指标

输入电压

三相380VAC

工作频率

 50Hz-60Hz



95%



<60



电压表电流表

功率范围

5kVA-2000kVA

波形畸变

<0.1%

高压测试

 2500V 1分钟无击穿

适用海拔高度

5000m

环境温度

“-20℃+40

相对温度

90%

安装场所

应无严重影响变压器绝缘强度的气体、蒸汽、化学性沉积、污垢、导电尘埃及无其他易爆易燃易腐蚀的物质
