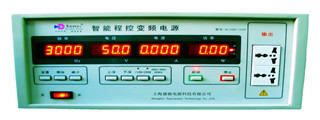

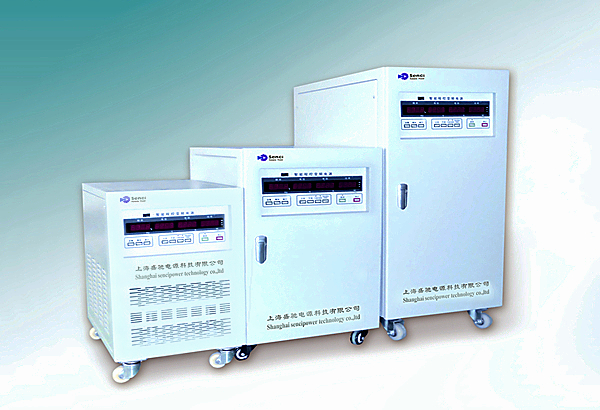

产品名称：程控变频电源
产品概述:
变频电源http://www.sencipower.com
SC/CKBP系列程控变频电源系列是我公司工程技术人员在充分总结多年为控制下位机系统及数据处理的经验的基础之上，认真分析了目前市场对变频电源控制系统的需求及未来的发展趋势，在原有的变频电源基础改良研发出的新型可控的变频电源。
本系统利用软件实现变频电源的远程控制，可实现在计算机上控制变频电源的工作，可以实现局域网内数据共享，数据可存储可打印。采用了目前流行的 .NET 技术该系统本着“稳定、方便”的思路进行设计开发。它改变了以往以手工进行测试为主的做法，突出了工作的自动化处理能力，该系统可以远程通过计算机遥控调节变频电源的显示参数，可以设置设备工作时间，报警等各项功能，客户可以选择从计算机保存和打印相关技术参数。
我公司的变频电源产品真正实现了程控化，全自动监控功能。是用户方便有力的工作助手。
产品特点:
1.提供纯净可靠的正弦波电力输出、低谐波失真、高稳定度。2.可编程动态设定，控制输出电压电流设定。
3.高精度稳频稳压,按键式快速调节电压、频率。
4.高精度显示：电压、电流、频率、有功功率。
5.独有的电压频率组快捷输出方式220V/50Hz、110V/60Hz、120V/60Hz。（可选配）
6.RS-232、RS-485等界面，可加标准数据输出口，供用户扩展。（可选配）
7.输出频率：50、60 HZ，40～70Hz。（100-1200Hz可选配）
8.先进以数位正弦合成讯产生器，波形纯净，失真小无辐射干扰，含谐波成份小，干扰低。
9.组位记忆，可配合不同需求规格，作电压、频率设定。（可选配）
10.数位定时器，测试时间完毕自动切断电源。（可选配）
11.全隔离输出，长寿命抗损伤、适应阻性、感性、容性和非线性的各种负载。
12.可根据用户要求定做多路输出、频率、电压分调或统调机型。
应用领域:
可应用于外销电器、电子、电机制造厂、实验室、计量室等作各种精密测试，生产线测试及品保的产品检测、寿命、过高压、过低压模拟测试等应用。还可以支援400Hz频率的国防军事侦测、航空电子及航海、通讯等应用设备。SC/CKBP单相系列程控变频电源规格表 |
|||||||||
型 号 |
11001 |
11002 |
11003 |
11005 |
11006 |
11010 |
|||
容 量 |
1KVA |
2KVA |
3KVA |
5KVA |
6KVA |
10KVA |
|||
输出 |
电 压 |
高 档 |
150V～300V |
||||||
低 档 |
0V～150V |
||||||||
电 流 |
高 档 |
4A |
8A |
12A |
21A |
25A |
42A |
63A |
|
低 档 |
8A |
16A |
24A |
42A |
50A |
84A |
125A |
||
外形 |
尺 寸(mm) |
190×305×430 |
450×280×500 |
620×320×620 |
950×560×650 |
||||
重 量( kg ) |
25 |
35 |
40 |
55 |
70 |
120 |
150 |
||
型 号 |
11020 |
31030 |
31045 |
31060 |
31075 |
31100 |
|||
容 量 |
20KVA |
30KVA |
45KVA |
60KVA |
75KVA |
100KVA |
|||
输出 |
电 压 |
高 档 |
150V～300V |
||||||
低 档 |
0V～150V |
||||||||
电 流 |
高 档 |
84A |
125A |
188A |
250A |
417A |
625A |
834A |
|
低 档 |
168A |
250A |
375A |
500A |
834A |
1250A |
1667A |
||
外形 |
尺 寸(mm) |
1350×620×800 |
1350×850×1020 |
1650×850×1090 |
1650×900×1200 |
||||
重 量( kg ) |
250 |
300 |
380 |
500 |
900 |
1250 |
1700 |
||
SC/CKBP三相系列程控变频电源规格表 |
|||||||||
型 号 |
33003 |
33006 |
33010 |
33015 |
33020 |
33030 |
33045 |
||
容 量 |
3kVA |
6kVA |
10kVA |
15 kVA |
20KVA |
30KVA |
45KVA |
||
输出 |
电 压 |
高 档 |
150V～300V |
||||||
低 档 |
0V～150V |
||||||||
电 流 |
高 档 |
4.5A |
9.1A |
15.1A |
22.6A |
30A |
45.5A |
68A |
|
低 档 |
9.1A |
18.2A |
30.3A |
45.3A |
61A |
91A |
136A |
||
外形 |
尺 寸(mm) |
500×800×690 |
560×800×820 |
560×800×820 |
650×1200×1030 |
||||
重 量( kg ) |
30 |
35 |
45 |
60 |
78 |
140 |
170 |
||
型 号 |
33060 |
3375 |
33100 |
33150 |
33200 |
33250 |
33300 |
||
容 量 |
60KVA |
75KVA |
100KVA |
150KVA |
200KVA |
250KVA |
300KVA |
||
输出 |
电 压 |
高 档 |
150V～300V |
||||||
低 档 |
0V～150V |
||||||||
电 流 |
高 档 |
91A |
113A |
151A |
227A |
303A |
378A |
454A |
|
低 档 |
182A |
226A |
303A |
454A |
606A |
756A |
909A |
||
外形 |
尺 寸(mm) |
800×1270×1300 |
880×500×1400 |
880×1500×1400 |
850×390×2000 |
||||
重 量( kg ) |
280 |
330 |
418 |
550 |
950 |
1450 |
1890 |
||
SC/CKBP系列程控变频电源技术指标 |
|||
电 路 方 式 |
IGBT/PWM方式 |
||
交 |
相 数 |
1φ2W+G |
3φ4W+G |
电 压 |
220V±15% |
380V±15% |
|
频 率 |
50Hz/ 60Hz ± 3Hz |
||
交 |
相 数 |
1φ2W+G |
3φ4W+G |
频 率 |
50Hz, 60Hz, 40~70Hz连续可调（100 Hz、120 Hz、200 Hz、240 Hz、400 Hz可选） |
||
稳 压 率 |
负载稳压率≦±0.5%(纯阻性负载） 频率稳定度 ≦±0.05% |
||
失 真 率 |
THD≦±2%(纯阻性负载） |
||
波峰因数比 |
3：1 |
||
效率反应时间 |
≧85% ≦2ms |
||
显 示 精 度 |
4.5位电压表解析度0.1V, 4.5 位电流表解析度0.1A , 4.5 位频率表解析度0.1Hz |
||
功率表解析度1W,功率因数表解析度0.001 |
|||
保 护 功 能 |
过流保护、短路保护、过压保护、过温度保护、自诊断保护及报警装置 |
||
控 制 功 能 |
30m远端控制调节电压、频率、开关机等 RS-485/RS-232/GPIS接口及控制软件 |
||
安 |
绝 缘 阻 抗 |
500VDC/200MΩ |
|
耐 压 绝 缘 |
1800VAC/5mA/1min |
||
冷却方式/噪音 |
强迫风扇冷却 1m处小于60dB |
||
环 境 |
工作温度0℃~45℃ 相对湿度0~90% （非凝结状态) 海拔高度1500m |
||
