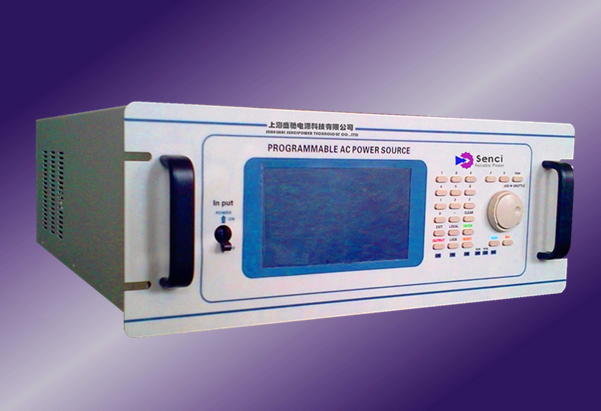

产品名称:宽频电源

产品型号: SC/KPA

产品概述:

宽频电源http://www.sencipower.com
输出功率:100VA~5000VA,其它功率可接受定制。
电路方式:线性放大式
安装方式:19英寸4U标准柜上架安装,也可以桌面摆放。
输出频率:20Hz2000Hz可调,调节分辨率0.01Hz

          1000Hz10000Hz可调,调节分辨率0.01Hz

        350Hz50000Hz可调,调节分辨率0.01Hz
          1000Hz100000Hz可调,调节分辨率0.01Hz

          5000Hz150000Hz可调,调节分辨率0.01Hz

          5000Hz200000Hz可调,调节分辨率0.01Hz
          以上频率范围可选,其他频率可按照要求定制

输出电压:AC1.00V300.00Vrms可调,调节分辨率0.01Vrms,输出电压可接受定制。
显示界面:采用7英寸彩色液晶屏显示输出电压、电流、频率、工作时间、累积工作时间、当前时钟等。
通讯方式:可选配RS-232RS485与上位机通讯,标配RS-232。
电路特点:采用新型的线性放大线路设计,低纹波、低噪声、高稳定性、无高频干扰信号。

详细参数规格

产品特点:

1.先进的控制技术:采用FPGA数字化控制技术,整体模块化设计,稳定性更好,可靠性更高。
2.先进的DDS技术:使用先进的直接数字合成(DDS)波形产生技术,频率稳定性高,连续性好。
3.先进的EMC技术:采用新型的线性放大线路设计,低纹波、低噪声、高稳定性、无高频干扰信号。
4.先进的调节技术:使用按键加飞梭编码器调节输出参数,可以做到微调与快速输入调节,操作更便捷。
5.先进的可编程技术:可以对步阶模式、阶梯模式、渐变模式编程输出,可实现模拟各种复杂的用电环境。
6.步阶功能:55个步阶组,可循环999999次。
7.渐变功能:55个渐变组,可循环999999次阶梯功能:9999阶梯。
8.记忆组功能:具有55个记忆组,可以对常用的参数命名记忆储存,以便下次使用时轻松调用。
9.电压缓升缓降功能:可以对输出电压设定缓升与缓降时间,可以轻松启动感性负载。
10.频率缓升缓降功能:可以设置频率在一个值升到或降到另一个值的时间。
11.测量功能:可测量电压有效值与电流有效值。
12.通讯接口功能完善:具有RS-232、RS-485通讯功能(可选配GPIB),可以方便的与上位机进行通讯。
13.液晶大屏幕显示:7英寸16:9彩色显示屏幕,可以很直观的显示出各种参数。
14.安全锁功能(LOCK):防止人员误操作。
15.纯净化输出电源质量:采用线性放大电路结构,提供纯净可靠的输出,低噪声低失真,是研发和实验室的最佳电源。

应用领域:

可应用于航空、航天、航海、电器电子设备/军用兵器供电与测试/企业、高校实验室与研发/EMI、EMC测试/海陆空三军雷达系统/高频电容测试/高频变压器测试/激励压电陶瓷测试/压电晶体测试/容性负载测试/感性负责测试/铁路电器与铁路信号应用/绝缘耐压测试等领域。
SC/KPA系列宽频电源产品规格表
型号说明:举例SC/KPA-500
SC盛驰   KPA宽频电源A系列   500代表输出功率500W
                  SC/KPA-   100 SC/KPA-   200 SC/KPA-   300 SC/KPA-   500 SC/KPA-   600 SC/KPA-   800
                  100VA 200VA 300VA 500VA 600VA 800VA
输入 相 数 单相(L N G)
电 压 220VAC±10%
频 率 50Hz±3Hz60Hz±3Hz
输出 电 压 低档 AC1.00V150.00Vrms可调,调节分辨率0.01Vrms(其他电压规格可定制)
高档 AC150.00V300.00Vrms可调,调节分辨率0.01Vrms(其他电压规格可定制)
电 流 低档 0.66A 1.33A 2A 3.3A 4A 5.33A
高档 0.33A 0.66A 1A 1.66A 2A 2.66A
外形   (mm) 430x400x200mm(含脚垫20mm
  ( kg ) 20 25 30 40 50 60
                  SC/KPA-   1000 SC/KPA-   1500 SC/KPA-   2000 SC/KPA-   2500 SC/KPA-   3000 SC/KPA-   5000
                  1000VA 1500VA 2000VA 2500VA 3000VA 5000VA
输入 相 数 单相(L N G)
电 压 220VAC±10%
频 率 50Hz±3Hz60Hz±3Hz
输出 电 压 低档 AC1.00V150.00Vrms可调,调节分辨率0.01Vrms(其他电压规格可定制)
高档 AC150.00V300.00Vrms可调,调节分辨率0.01Vrms(其他电压规格可定制)
电 流 低档 6.66A 10A 13.3A 16.6A 20A 33.33A
高档 3.33A 5A 6.66A 8.33A 10A 16.66A
外形   (mm) 430x400x200mm(含脚垫20mm 430x770x900mm
  ( kg ) 70 80 90 100 120 150
SC/KPA系列宽频电源技術指标
线性放大式
交流输入 单相(L N G)
220V±10%
50Hz/ 60Hz ± 3Hz
交流输出 单相(L N G)
50Hz固定, 60Hz固定, 40~70Hz连续可调(接受特殊频率定制)
波 形 纯正弦波(SINE WAVE),可定制方波
可选频率 0.01Hz~300000.00Hz可调,调节分辨率0.01Hz
20Hz~2000Hz可调,调节分辨率0.01Hz
 1000Hz~10000Hz可调,调节分辨率0.01Hz
 1000Hz~100000Hz可调,调节分辨率0.01Hz
350Hz~50000Hz可调,调节分辨率0.01Hz
  5000Hz~150000Hz可调,调节分辨率0.01Hz
5000Hz~200000Hz可调,调节分辨率0.01Hz
其它頻率范圍接受定制
整机性能 频率稳定度 ≤±0.01%
频率准确度 ≤±0.01%
电压准确度 设定值与实际值≤±1%FS
负载效应 ±1% (阻性负载下测试)
源电压效应 ≤±1%(输入电压±10%)
波形失真度 THD≤1%(阻性负载下测试)
反应时间 ≦100uS
液晶屏显示 液晶屏 7英寸16:9彩色显示屏幕,可以很直观的显示出各种参数。
显示功能 设定频率值、设定电压值、工作时间、累积工作时间,当前时钟
电压测量 显示分辨力0.01V,精度0.4%×读数值+0.4%×满量程值
电流测量 显示分辨力0.01A,精度0.4%×显示值+0.4%×额定输出值
电压缓升功能 每秒05000V内设定
电压缓降功能 每秒05000V内设定
频率缓升功能 每秒05000V内设定
频率缓降功能 每秒05000V内设定
过电压、过电流、短路、自动保护及报警装置
测量功能 可测量电压有效值与电流有效值
通讯接口功能 具有RS-232、RS-485通讯功能(可选配GPIB),可以方便的与上位机进行通讯
安全锁 安全锁功能(LOCK)防止人员误操作
记忆组功能 55组记忆组
编程功能 步阶模式 55999999循环(选配功能)
阶梯模式 9999阶梯(选配功能)
渐变模式 55999999循环(选配功能)
安规 DC 500V 10MΩ
AC 1800V 10mA/1分钟
冷却方式/噪音 强迫风扇冷却      1m处小于60dB
  室内使用设计 0℃~40℃    相对湿度0~90% (非凝结状态)      海拔高度1500m
因本公司不断追求产品的改良,故规格参数若有变更,恕不另行通知,网页内容仅供参考。
