简单的开关电源电路图原理图解析

作者:开关电源电路图www.sencipower.com   浏览量:956   发布时间:2016-02-24

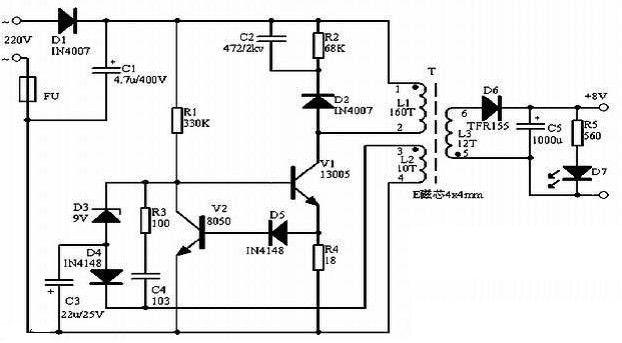

开关电源电路图原理图如图所示。虽然稳压精度不高,但能满足一般要求,且电路简洁,采用常规元件,成本极低,输出允许开路和短路。

寮鍏崇數婧愮數璺浘

                              (电路图讲解:简单的开关电源电路图)

市电经D1整流及C1滤波后得到约300V的直流电压加在变压器的①脚(L1的上端),同时此电压经R1V1加上偏置后后使其微微导通,有电流流过L1,同时反馈线圈L2的上端(变压器的③脚)形成正电压,此电压经C4R3反馈给V1,使其更导通,乃至饱和,最后随反馈电流的减小,V1迅速退出饱和并截止,如此循环形成振荡,在次级线圈L3上感应出所需的输出电压。L2是反馈线圈,同时也与D4D3C3一起组成稳压电路。当线圈L3D6整流后在C5上的电压升高后,同时也表现为L2D4整流后在C3负极上的电压更低,当低至约为稳压管D3(9V)的稳压值时D3导通,使V1有基极短路到地,关断V1,最终使输出电压降低。电路中R4D5V2组成过流保护电路。当某些原因引起V1的工作电流大太时,R4上产生的电压互感器经D5加至V2基极,V2导通,V1基极电压下降,使V1电流减小。D3的稳压值理论为9V+0.5~0.7V,在实际应用时,若要改变输出电压,只要更换不同稳压值的D3即可,稳压值越小,输出电压越低,反之则越高。
