逆变电源是一种把直流电能(电池、蓄电池)转变成交流电(一般为220伏50HZ正弦波或方波)的装置。我们常见的应急电源，一般都是把直流电瓶逆变成220V交流的逆变电源。简单来讲，逆变电源就是一种将直流电转化为交流电的装置。
不管是在偏远山村，或是野外需要或是停电应急，逆变电源都是一个非常不错的选择。比较常见的是机房会用到的UPS电源，在突然停电时，UPS可将蓄电池里德直流电逆变成交流供计算机使用，从而防止因突然断电而导致的数据丢失问题。能够不间断地提供电源，具有一定的安全可靠性、稳定性。逆变电源还可以与发电机配套使用，能有效地节约燃料、减少噪音，在风能、太阳能领域，逆变器更是必不可少。小型逆变电源还可利用汽车、轮船、便携供电设备在野外提供交流电源。下面将介绍一种种比较简单的逆变电源设计电路原理图。

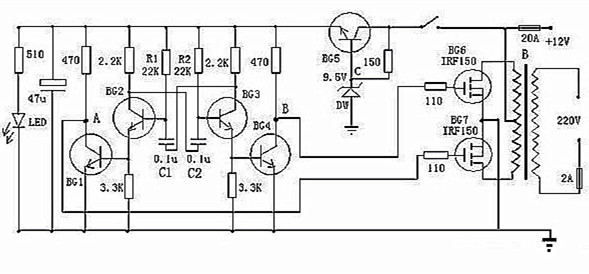

上图逆变电源设计，材料易取，输出功率150W，本电路设计频率为300HZ左右，目的是缩小逆变变压器的体积、重量、输出波形方波。这款逆变电源可以用在停电时家庭照明，电子镇流器的日光灯，开关电源的家用电器等其他方面。这款逆变器较为容易制作，可以将12V直流电源电压逆变为220V市电电压，电路由BG2和BG3组成的多谐振荡器推动，再通过BG1和BG2驱动，来控制BG6和BG7工作。其中振荡电路由BG5与DW组的稳压电源供电，这样可以使输出频率比较稳定。在制作时，变压器可选有常用双12V输出的市电变压器。可根据需要，选择适当的12V蓄电池容量。
