高效率的正弦波逆变器电器图
高效率的正弦波逆变器电器图

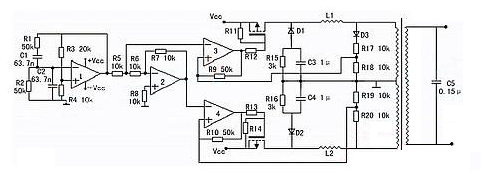

该电路用12V电池供电。先用一片倍压模块倍压为运放供电。可选取ICL7660或MAX1044。运放1产生50Hz正弦波作为基准信号。运放2作为反相器。运放3和运放4作为迟滞比较器。其实运放3和开关管1构成的是比例开关电源。运放4和开关管2也同样。它的开关频率不稳定。在运放1输出信号为正相时，运放3和开关管工作。这时运放2输出的是负相。这时运放4的正输入端的电位(恒为0)总比负输入端的电位高，所以运放4输出恒为1，开关管关闭。在运放1输出为负相时，则相反。这就实现了两开关管交替工作。
当基准信号比检测信号，也即是运放3或4的负输入端的信号比正输入端的信号高一微小值时，比较器输出0，开关管开，随之检测信号迅速提高，当检测信号比基准信号高一微小值时，比较器输出1，开关管关。这里要注意的是，在电路翻转时比较器有个正反馈过程，这是迟滞比较器的特点。比如说在基准信号比检测信号低的前提下，随着它们的差值不断地靠近，在它们相等的瞬间，基准信号马上比检测信号高出一定值。这个“一定值”影响开关频率。它越大频率越低。这里选它为0.1~0.2V。
C3，C4的作用是为了让频率较高的开关续流电流通过，而对频率较低的50Hz信号产生较大的阻抗。C5由公式：50=算出。L一般为70H，制作时最好测一下。这样C为0.15μ左右。R4与R3的比值要严格等于0.5，大了波形失真明显，小了不能起振，但是宁可大一些，不可小。开关管的最大电流为：I==
现有的逆变器，有方波输出和正弦波输出两种。方波输出的逆变器效率高，对于采用正弦波电源设计的电器来说，除少数电器不适用外大多数电器都可适用，正弦波输出的逆变器就没有这方面的缺点，却存在效率低的缺点，如何选择这就需要根据自己的需求了。
本文介绍了两种比较简单的逆变器，并给出了具体的电路图及原理分析。我们处在一个“移动”的时代，移动办公，移动通讯，移动休闲和娱乐。在移动的状态下，人们不但需要由电池或电瓶供给的低压直流电，同时更需要我们在日常环境中不可或缺的220伏交流电，逆变器可以满足我们的这种需求。
