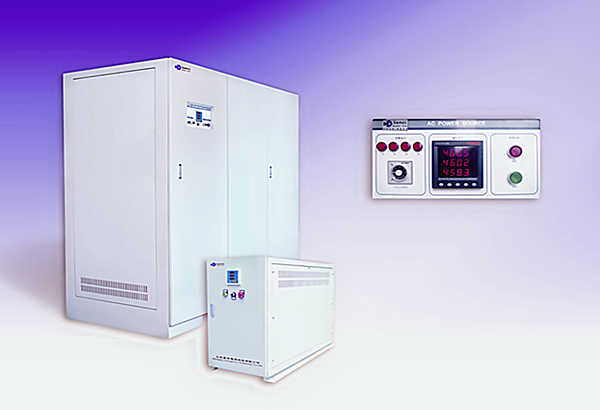

产品名称：岸电电源户内型
产品概述:
岸电电源http://www.sencipower.com
岸电电源户内型专为我司生产的SC/JZAD-HW系列船用静止式岸电电源设备而特别设计制造，户内型电源设备一般安装在船坞附近的变电室内，使电源至船舶输电距离达到最短，以降低电缆的损耗。
产品特点:
1.投资回报快降低能耗。比变频发电机组节能30℅以上。2.安装简单，环保节能，可无人看守，大大节省维护费用。
3.采用进口核心器件，整机平均无故障时间达10万小时以上。供电稳定，频率、技术指标精度高，动态特性好。
4.运行性能稳定可靠，在线热备份的设计基本消除了热停工时间，保证了生产的连续性。产品产量显著提高。
5.装置占地面积小，相比动变频机组，噪声大大降低，极大地改善了生产环境，受到工人欢迎。
6.通用的LED表头显示功能： 输入显示电压、电流、功率；输出显示输出电压、输出电流、输出功率、输出频率、输出功率因数。
7.固定输出有强过载能力、变频调速启动可选功能。
8.具有微机接口可实现远程监控。（可选）
应用领域:
船上、船舶制造及修理厂、远洋钻井平台、岸边码头等。SC/JZAD-HN静止式岸电电源系列产品规格表 |
||||||
型号：SC/JZAD－HN（31/33） |
33100 |
33200 |
33300 |
33400 |
33500 |
|
容 量 |
100KVA |
200KVA |
300KVA |
400KVA |
500KVA |
|
功 率 |
80KW |
160KW |
240KW |
320KW |
400KW |
|
交流输出 |
电 压 |
三相四线或三相五线制 电压任意设定（订货时说明） |
||||
频 率 |
50Hz, 60Hz, 40~70Hz连续可调 |
|||||
电 流 |
135A |
265A |
390A |
530A |
670A |
|
外形 |
尺 寸(mm) |
800x1600x1090 |
2200x1900x1100 |
2600x2100x1100 |
||
重 量( kg ) |
1000 |
1600 |
2200 |
2800 |
3400 |
|
型号：SC/JZAD－HN（31/33） |
33630 |
33750 |
33800 |
331000 |
331250 |
|
容 量 |
630KVA |
750KVA |
800KVA |
1000KVA |
1250KVA |
|
功 率 |
480KW |
600KW |
640KW |
800KW |
960KW |
|
交流输出 |
电 压 |
三相四线或三相五线制 电压任意设定（订货时说明） |
||||
频 率 |
50Hz, 60Hz, 40~70Hz连续可调 |
|||||
电 流 |
860A |
980A |
1090A |
1310A |
1450A |
|
外形 |
尺 寸(mm) |
3000x2200x1600 |
4000x2200x1600 |
6000x2200x1800 |
||
重 量( kg ) |
4200 |
5000 |
5500 |
6200 |
7000 |
|
SC/JZAD－HN静止式岸电电源系列技术指标 |
||||||
电 路 方 式 |
IGBT/PWM正弦脉宽调制方式 |
|||||
交 流 输 入 |
相数3φ4W+G 电压3相380V波动范围323V--528V |
|||||
功 率 因 数≥85％ 频率50Hz/ 60Hz ± 5% |
||||||
交流输出 |
过载能力 |
150% 1分钟、 250％ 2秒、 400％ 瞬时（订货时说明可选） |
||||
负载稳压率 |
≤±3％（100％纯电阻性负载） |
|||||
频率稳定度 |
≤±0.01％ （0～100％负荷变化时,输出频率不变） |
|||||
波形电压 |
正弦波，波形失真值（THD）＜3％ |
|||||
效率反应时间 |
效率 ≧85% 控制方式≤2ms |
|||||
显示方式精度 |
LED数码显示电压、电流、频率、功率因数等；有功功率、无功功率及显示计量 （可按用户要求） |
|||||
保 护 功 能 |
过流保护、短路保护、过压保护、缺相保护、自诊断保护及报警装置 |
|||||
防 护 等 级 |
IP20 或者按照用户要求 |
|||||
耐 电 强 度 |
输入输出对外壳2500V正弦波1分钟（工频）无闪络 |
|||||
安 规 |
500VDC/200MΩ 绝缘电阻＞2M欧姆 |
|||||
冷 却 方 式 |
强迫风扇冷却 |
|||||
环 境 |
工作温度“-30℃～45℃ 噪音1m处＜65dB |
|||||
相对湿度0~90%（非凝结状态） 海拔高度＜1000m |
||||||
