产品中心

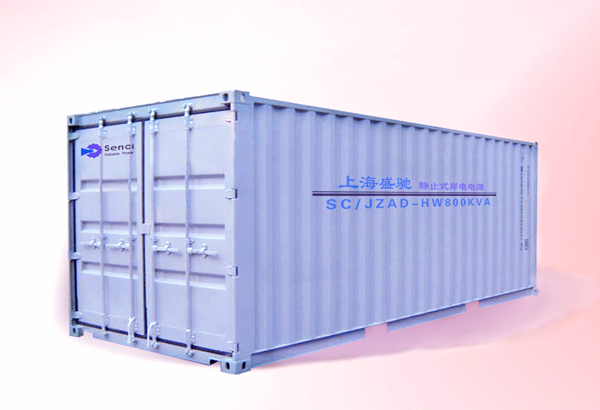

产品名称:岸电电源户外移动舱

产品型号: SC/JZAD-HW

产品概述:

岸电电源http://www.sencipower.com
岸电电源户外移动舱专为我司生产的SC/JZAD-HW系列船用静止式岸电电源设备而特别设计制造,整体外形按照标准集装箱货柜设计,符合我国和国际的运输标准。该移动舱具有防水、保温和较高的机械强度和防护等级,整体防护等级可达IP54,户外型一般安装在码头岸边等,特别适用于海边、码头等露天地方使用,为修造船及外轮检修供电,和需经常对变频电源设备进行移动的使用场合。

产品特点:

400KVA船用变频岸电电源设备移动舱设计说明:
1.整体外形尺寸:4500(长)X2438(宽)X2591(高)(标准20尺柜)
2.重量:总重4.5吨(其中移动舱为2.5吨,电源设备为2吨)
3.框架采用16#槽钢,上下四角安装标准货柜角码,下方安装叉车槽方便运输和起吊。
4.移动舱外面采用2mm冷轧钢板;中间隔热层采用5cm泡沫;内层采用1.2mm钢板。整体喷漆处理。
5.舱底板采用3mm铁板,并铺复合地板及2mm绝缘橡胶地胶。
6.舱体侧面分别安装2套密封防水进出电缆接线箱,防护等级为IP54。
7.舱体内安装2套电控进排气机及过滤网组,防护等级为IP54。
8.舱内安装1台5匹商用空调。通过管道与我司专为变频电源冷气散热而特别设计的柜体底部冷气散热系统联接,
形成设备的整体散热系统。
9.舱内安装照明装置和温度监测装置及配置2个灭火器。

应用领域:

船上、船舶制造及修理厂、远洋钻井平台、岸边码头等。

SC/JZAD-HW静止式岸电电源系列产品规格表
型号说明:例如:SC/JZAD-HW/33500
SC
盛驰   JZAD静止式岸电电源   HW户外机型   33代表三相输入三相输出   500代表功率500KVA

型号:SC/JZADHW31/33

33100

33200

33300

33400

33500



100KVA

200KVA

300KVA

400KVA

500KVA



80KW

160KW

240KW

320KW

400KW

交流输出



三相四线或三相五线制 电压任意设定(订货时说明)



50Hz, 60Hz, 40~70Hz连续可调



135A

260A

390A

530A

670A

外形

   (mm)

根据用户实际要求待定

4000x2400x2600

   ( kg )

3500

4300

5100

型号:SC/JZADHW31/33

33630

33750

33800

331000

331250



630KVA

750KVA

800KVA

1000KVA

1250KVA



480KW

600KW

640KW

800KW

960KW

交流输出



三相四线或三相五线制 电压任意设定(订货时说明)



50Hz, 60Hz, 40~70Hz连续可调



860A

980A

1090A

1310A

1450A

外形

   (mm)

6000x2400x2600

8000x2400x2600

   ( kg )

6000

6800

7600

9000

10000



SC/JZAD-HW静止式岸电电源系列技术指标

电 路 方 式

IGBT/PWM正弦脉宽调制方式

交 流 输 入

相数3φ4W+G                    电压3380V波动范围323V--528V

数≥85                频率50Hz/ 60Hz ± 5%

交流输出

过载能力

150%  1分钟、  250  2秒、  400 瞬时(订货时说明可选)

 负载稳压率

≤±3%(100%纯电阻性负载)

频率稳定度

   ≤±0.01  0100%负荷变化时,输出频率不变)

波形电压

正弦波,波形失真值(THD)<3

效率反应时间

效率 85%                                                 控制方式≤2ms

显示方式精度

LED数码显示电压、电流、频率、功率因数等;有功功率、无功功率及显示计量
(可按用户要求)

保 护 功 能

过流保护、短路保护、过压保护、缺相保护、自诊断保护及报警装置

防 护 等 级

IP20 或者按照用户要求

耐 电 强 度

输入输出对外壳2500V正弦波1分钟(工频)无闪络



500VDC/200MΩ                绝缘电阻>2M欧姆

冷 却 方 式

强迫风扇冷却



工作温度“-30℃~45                          噪音1m处<65dB

相对湿度0~90%(非凝结状态)             海拔高度<1000m
