产品中心

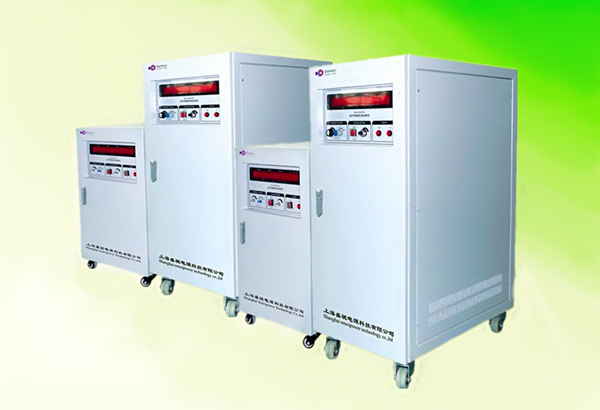

产品名称:单相变频电源

产品型号: SC/BP-11/13

产品概述:

变频电源 http://www.sencipower.com
SC/BP系列变频电源,以微处理器为核心,以MPWM方式制作,用主动元件IGBT模块设计,采用了数字分频、D/A转换、瞬时值反馈、正弦脉宽调制等技术, 使单机容量可达800kVA, 以隔离变压器输出来增加整机稳定性, 具有负载适应性强、输出波形品质好、操作简便、体积小、重量轻等特点,具有短路、过流、过载、过热等保护功能,以保证电源可靠运行。

产品特点:

1、过载能力强:具备300%的过载能力,满足冲击性负载的启动要求(可选);
2、缓启动功能:降低变压器、压缩机、电动机等启动电流,实现负载的缓启动,减少对电源容量的要求(可选);
3、输出范围宽:具有40~70Hz、50Hz、60Hz、100Hz、120Hz、240Hz、400Hz可供选择;
4、谐波干扰低:输出正弦波形,满载失真小于1.5%,辐射干扰低,不影响周边设备的使用;
5、保护功能强:具有过流、过压、过温度保护,自诊断保护及报警装置;
6、暂态响应快:负载0%~100%或100%~0%过程中,输出电压波形可在1个周期内恢复。

应用领域:

12.5HZ变频电源应用于航空、通信、铁路、地质、仪表及实验研究等领域。
25HZ变频电源也称铁路25HZ分频电源,主要应用于电气化铁路。
50HZ变频电源主要应用于航空、航天、部队等无工频电力的场所。
60HZ变频电源主要应用于从美国、韩国等一些60HZ电力制式国家进口的仪器设备,如医疗仪器、电子生产设备等。

SC/BP变频电源单相系列产品规格表
型号说明:举例
SC/BP-11030
SC
盛驰   BP变频电源   11代表单相输入单相输出   030代表功率30KVA



SC/BP-11002

SC/BP-11003

SC/BP-11005

SC/BP-11010

SC/BP-11015



2KVA

3KVA

5KVA

10KVA

15KVA

输出



10-300V



5-150V



8A

12A

20A

42A

63A



16A

24A

40A

84A

126A

外形

     (mm)

360*470*520

430*530*630

430*770*990

     ( kg )

45

50

60

110

140



SC/BP-11020

SC/BP-31010

SC/BP-31015

SC/BP-31020

SC/BP-31030



20KVA

10KVA

15KVA

20KVA

30KVA

输出



10-300V



5-150V



83A

42A

63A

83A

125A



166A

84A

126A

166A

250A

外形

     (mm)

430x770x990

600x970x1240

     ( kg )

175

115

140

200

270



SC/BP-31045

SC/BP-31060

SC/BP-31075

SC/BP-31100

SC/BP-31150



45KVA

60KVA

75KVA

100KVA

150KVA

输出



10-300V



5-150V



187A

250A

312A

417A

625A



374A

500A

624A

834A

1250A

外形

     (mm)

600x970x1240

800x1090x1600

     ( kg )

350

420

550

650

800

SC/BP变频电源单相系列技术指标



IGBT/PWM方式






1φ2W+G



220V±15%



50Hz/ 60Hz ± 3Hz






1φ2W+G



50Hz, 60Hz, 40~70Hz连续可调(100Hz120Hz200Hz240Hz400Hz可选)



载稳率≦±1%(纯阻性负载)       率稳定度 ±0.01%



THD±2%(纯阻性负载)

3:1

效率反应时间

85%    2ms



4.5位电压表解析度0.1V, 4.5 位电流表解析度0.1A , 4.5 位频率表解析度0.1Hz

功率表解析度1W,功率因数表解析度0.001



过流保护、短路保护、过压保护、过温度保护、自诊断保护及报警装置

控制功能(可选项)

30m远端控制调节电压、频率、开关机等      RS-485/RS-232/GPIS接口及控制软件

安规



500VDC/200MΩ



1800VAC/5mA/1min

冷却方式/噪音

强迫风扇冷却      1m处小于60dB



工作温度0~45    相对湿度0~90% (非凝结状态)         海拔高度1500m
