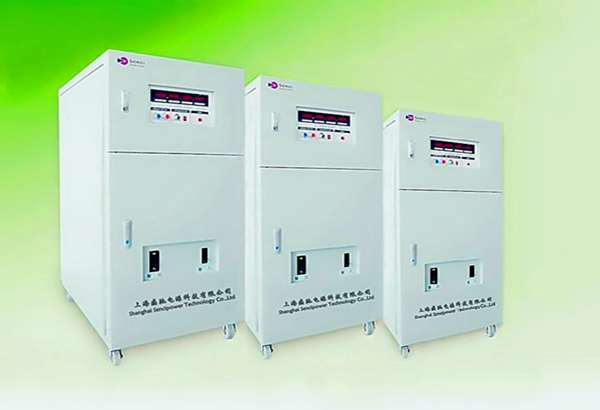

产品名称：三相变频电源
产品概述:
三相变频电源 http://www.sencipower.comSC/BP系列变频电源，以微处理器为核心，以MPWM方式制作,用主动元件IGBT模块设计，采用了数字分频、D/A转换、瞬时值反馈、正弦脉宽调制等技术, 使单机容量可达800kVA, 以隔离变压器输出来增加整机稳定性, 具有负载适应性强、输出波形品质好、操作简便、体积小、重量轻等特点，具有短路、过流、过载、过热等保护功能，以保证电源可靠运行。
产品特点:
1、过载能力强：具备300%的过载能力，满足冲击性负载的启动要求（可选）；2、缓启动功能：降低变压器、压缩机、电动机等启动电流，实现负载的缓启动，减少对电源容量的要求（可选）；
3、输出范围宽：具有40~70Hz、50Hz、60Hz、100Hz、120Hz、240Hz、400Hz可供选择；
4、谐波干扰低：输出正弦波形，满载失真小于1.5%，辐射干扰低，不影响周边设备的使用；
5、保护功能强：具有过流、过压、过温度保护，自诊断保护及报警装置；
6、暂态响应快：负载0%~100%或100%~0%过程中，输出电压波形可在1个周期内恢复。
应用领域:
12.5HZ变频电源应用于航空、通信、铁路、地质、仪表及实验研究等领域。25HZ变频电源也称铁路25HZ分频电源，主要应用于电气化铁路。
50HZ变频电源主要应用于航空、航天、部队等无工频电力的场所。
60HZ变频电源主要应用于从美国、韩国等一些60HZ电力制式国家进口的仪器设备，如医疗仪器、电子生产设备等。
SC/BP变频电源三相系列产品规格表 |
|||||||
型 号 |
SC/BP-33003 |
SC/BP-33006 |
SC/BP-33010 |
SC/BP-33015 |
SC/BP-33020 |
||
容 量 |
3KVA |
6KVA |
10KVA |
15KVA |
20KVA |
||
输出 |
电 压 |
高 档 |
10-300V |
||||
低 档 |
5-150V |
||||||
电 流 |
高 档 |
4A |
8A |
13A |
20A |
27A |
|
低 档 |
8A |
16A |
26A |
40A |
54A |
||
外形 |
尺 寸(mm) |
430x770x900 |
430*530*630 |
430*770*990 |
600x970x1240 |
||
重 量( kg ) |
80 |
120 |
150 |
200 |
260 |
||
型 号 |
SC/BP-33030 |
SC/BP-33045 |
SC/BP-33060 |
SC/BP-33075 |
SC/BP-33100 |
||
容 量 |
30KVA |
45KVA |
60KVA |
75KVA |
100KVA |
||
输出 |
电 压 |
高 档 |
10-300V |
||||
低 档 |
5-150V |
||||||
电 流 |
高 档 |
41A |
62A |
83A |
104A |
138A |
|
低 档 |
82A |
124A |
166A |
208A |
276A |
||
外形 |
尺 寸(mm) |
600x970x1240 |
800x1090x1600 |
||||
重 量( kg ) |
320 |
380 |
450 |
650 |
700 |
||
型 号 |
SC/BP-33150 |
SC/BP-33200 |
SC/BP-33250 |
SC/BP-33300 |
SC/BP-33400 |
||
容 量 |
150KVA |
200KVA |
250KVA |
300KVA |
400KVA |
||
输出 |
电 压 |
高 档 |
10-300V |
||||
低 档 |
5-150V |
||||||
电 流 |
高 档 |
208A |
277A |
347A |
416A |
555A |
|
低 档 |
416A |
554A |
694A |
832A |
1110A |
||
外形 |
尺 寸(mm) |
800x1090x1600 |
2000*1400*2000 |
||||
重 量( kg ) |
1000 |
1300 |
1450 |
1600 |
2100 |
||
型 号 |
SC/BP-33500 |
SC/BP-33600 |
SC/BP-33800 |
SC/BP-331000 |
SC/BP-331250 |
||
容 量 |
500KVA |
600KVA |
800KVA |
1000KVA |
1250KVA |
||
输出 |
电 压 |
高 档 |
10-300V |
||||
低 档 |
5-150V |
||||||
电 流 |
高 档 |
694A |
832.5A |
1111A |
1388A |
1735A |
|
低 档 |
1388A |
1665A |
2222A |
2776A |
3470A |
||
外形 |
尺 寸(mm) |
3000x1400x2000 |
3000x1600x2000 |
4000x1600x2000 |
6000x1600x2200 |
||
重 量( kg ) |
2300 |
2600 |
3900 |
4500 |
5000 |
||
SC/BP变频电源三相系列技术指标 |
||
电 路 方 式 |
IGBT/PWM方式 |
|
交流输入 |
相 数 |
3φ4W+G |
电 压 |
380V±15% |
|
频 率 |
50Hz/ 60Hz ± 3Hz |
|
交流输出 |
相 数 |
3φ4W+G |
频 率 |
50Hz, 60Hz, 40~70Hz连续可调（100 Hz、120 Hz、200 Hz、240 Hz、400 Hz可选） |
|
稳 压 率 |
负载稳压率≦±1%(纯阻性负载） 频率稳定度 ≦±0.01% |
|
失 真 率 |
THD≦±2%(纯阻性负载） |
|
波 峰 因 数 比 |
3:1 |
|
效率反应时间 |
≧85% ≦2ms |
|
显 示 精 度 |
4.5位电压表解析度0.1V, 4.5 位电流表解析度0.1A , 4.5 位频率表解析度0.1Hz |
|
功率表解析度1W,功率因数表解析度0.001 |
||
保 护 功 能 |
过流保护、短路保护、过压保护、过温度保护、自诊断保护及报警装置 |
|
控制功能（可选项） |
30m远端控制调节电压、频率、开关机等 RS-485/RS-232/GPIS接口及控制软件 |
|
安规 |
绝 缘 阻 抗 |
500VDC/200MΩ |
耐 压 绝 缘 |
1800VAC/5mA/1min |
|
冷却方式/噪音 |
强迫风扇冷却 1m处小于60dB |
|
环 境 |
工作温度0℃~45℃ 相对湿度0~90% （非凝结状态) 海拔高度1500m |
|
