产品中心

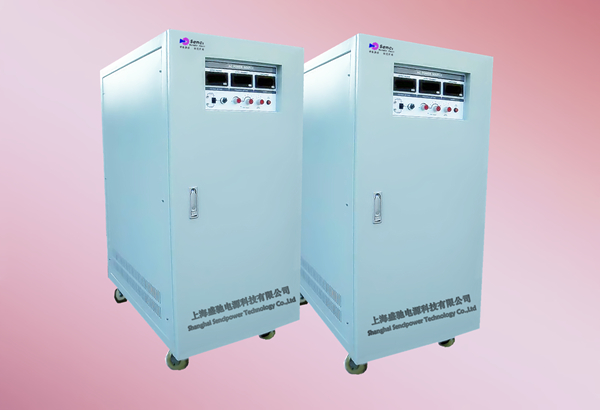

产品名称:三相中频电源

产品型号: SC/ZP--31/33

产品概述:

中频电源 http://www.sencipower.com
SC/ZP系列中频电源是我公司采用新一代脉宽调制技术(PWM)和高频电力电子开关变换技术,专门为大型飞机及机载设备、军用电子电气设备精心设计制造的400Hz静止变频电源,可用于飞机及机载设备、雷达、导航等军用电子设备,以及其它需要的400HZ中频电源的场合,是机组式中频电源的换代产品。


本电源将220 VAC(或380 VAC)、50Hz电力转换为400Hz三相中频电力采用,输出频率精度高:400hz固定频率,320-480hz可变频率(可接受特殊频率订制),高精度。三相独立:可接受任意不平衡负载。符合国际国内多种航天、航空、航海、雷达、导航电源规范。可按用户要求特殊订制和军用静态变频器。良好的性价比,一定会是您最贴心的选择!!

产品特点:

1.整体化高频开关变换
  功率器件采用第五代IGBT高频开关工作方式下低损耗的优点,完成正弦脉冲宽度调制(SPWM)变换;并将IGBT与驱动和保护电路配装成单相逆变单元模块,使电源具有体积小,重量轻,效率高,操作简便,可靠性高的特点。
2.三相控制
  三相电源采用三相输出独立控制,集中监控的方案,使三相电源每一相均可单独使用,电源具有负载适应性强、可适用任意不平衡负载。
3.智能监控
  采用微型单片计算机完成电源的智能监控,具有具有短路、过流、过压、过热等保护功能及故障自诊断功能,提高可维修性,大幅度缩短电源维护时间。
4.标准模块化设计
  功率电路和控制电路采用模块或组(插)件结构,相同模块可以互换,灵活多变的组合方式,提高市场的快速响应能力和使用中的可靠性。
5.散热改良
  改良式风道,最大限度发挥风冷却系统的潜能,内部热量快速释放,确保整机长期可靠工作,提高使用寿命;
6.精选器件
  主要电气元件均采用国内外知名厂商标准产品,同时执行严格的器件筛选检验措施,为产品打下良好的质量基础;
7.自主设计
  所有电路板均为自行设计、研制,并通过各种环境应力试验。

应用领域:

广泛用于航空、航天、军事、通信、船舶、仪器仪表及实验研究中的飞机及机载设备、雷达、导航设备、军用电子设备、军用测试设备,以及机场的地面设施、通信、通讯设备,以及其它需要的400Hz中频电源的场合,是机组式中频电源的换代产品。

SC/ZP中频电源三相系列产品规格表
型号说明:举例SC/ZP-33020
SC
盛驰   ZP中频电源   33代表三相输入三相输出   020代表功率20KVA



SC/ZP-33003

SC/ZP-33006

SC/ZP-33010

SC/ZP-33015

SC/ZP-33020



3KVA

6KVA

10KVA

15KVA

20KVA

输出



21/36V115/220V固定输出±15%



8A

17A

28A

42A

56A

外形

尺寸(mm)

430x770x900

600x970x1240

重量( kg )

120

150

175

300

345



SC/ZP-33030

SC/ZP-33045

SC/ZP-33060

SC/ZP-33075

SC/ZP-33100



30KVA

45KVA

60KVA

75KVA

100KVA

输出



21/36V115/220V固定输出±15%



83A

125A

167A

208A

278A

外形

尺寸(mm)

600x970x1240

800x1090x1600

重量( kg )

385

528

635

700

1000



SC/ZP-33125

SC/ZP-33150

SC/ZP-33200

SC/ZP-33250

SC/ZP-33300



125KVA

150KVA

200KVA

250KVA

300KVA

输出



21/36V115/220V固定输出±15%



347

417A

556A

694A

833A

外形

尺寸(mm)

1200x1100x16000

200x1400x2000

重量( kg )

1200

1400

1900

2400

3000

SC/ZP三相中频电源系列技术指标



IGBT/PWM方式

交流输入

相数  3φ4W+G    电压380V±15%

频率50Hz/ 60Hz ± 3Hz

交流输出

频率 400 Hz固定350-500Hz连续可调

率≦±1%(纯阻性负载)        度≦±0.01%

相数3φ4W+G   失真率THD±2%(纯阻性负载)

   3:1             相位角相位120o±1.5o

  率≧85%                        反应时间≦2ms



4.5位电压表解析度0.1V4.5位电流表解析度0.1A4.5位频率表解析度0.1Hz

功率表解析度1W,功率因数表解析度0.001



120%延时600S150%延时60S200%延时1S

控制功能(可选项)

30m远端控制,方便远端调节电压、频率、开关机等RS-485/232/GPIS接口及控制软件



过流保护、短路保护、过压保护、过温度保护、自诊断保护及报警装置



IP30或定制满足三防及更高等级



绝缘阻抗  500VDC/200MΩ      耐压绝缘  1800VAC/5mA/1min

冷却方式

 强迫风扇冷却           噪音   1m处小于60dB



工作温度-10~70℃,相对湿度0~90%(非凝结状态),海拔高度1500m
