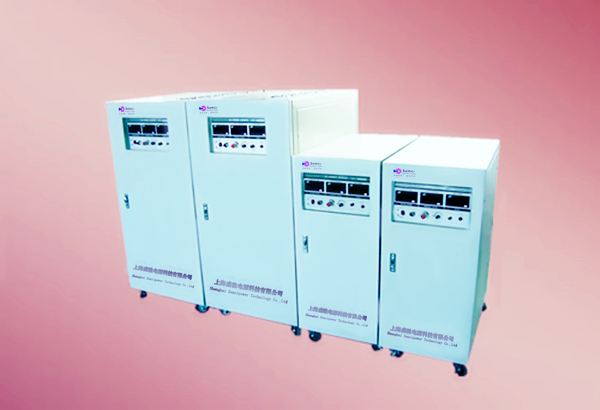

产品名称:单相中频电源

产品型号: SC/ZP--11/13

产品概述:

中频电源 http://www.sencipower.com
SC/ZP系列中频电源是我公司采用新一代脉宽调制技术(PWM)和高频电力电子开关变换技术,专门为大型飞机及机载设备、军用电子电气设备精心设计制造的400Hz静止变频电源,可用于飞机及机载设备、雷达、导航等军用电子设备,以及其它需要的400HZ中频电源的场合,是机组式中频电源的换代产品。


本电源将220 VAC(或380 VAC)、50Hz电力转换为400Hz单相中频电力采用,输出频率精度高:400hz固定频率,320-480hz可变频率(可接受特殊频率订制),高精度。符合国际国内多种航天、航空、航海、雷达、导航电源规范。可按用户要求特殊订制和军用静态变频器。良好的性价比,一定会是您最贴心的选择!!

产品特点:

1.整体化高频开关变换
  功率器件采用第五代IGBT高频开关工作方式下低损耗的优点,完成正弦脉冲宽度调制(SPWM)变换;并将IGBT与驱动和保护电路配装成单相逆变单元模块,使电源具有体积小,重量轻,效率高,操作简便,可靠性高的特点。
2.智能监控
  采用微型单片计算机完成电源的智能监控,具有具有短路、过流、过压、过热等保护功能及故障自诊断功能,提高可维修性,大幅度缩短电源维护时间。
3.标准模块化设计
  功率电路和控制电路采用模块或组(插)件结构,相同模块可以互换,灵活多变的组合方式,提高市场的快速响应能力和使用中的可靠性。
4.散热改良
  改良式风道,最大限度发挥风冷却系统的潜能,内部热量快速释放,确保整机长期可靠工作,提高使用寿命;
5.精选器件
  主要电气元件均采用国内外知名厂商标准产品,同时执行严格的器件筛选检验措施,为产品打下良好的质量基础;
6.自主设计
  所有电路板均为自行设计、研制,并通过各种环境应力试验。

应用领域:

广泛用于航空、航天、军事、通信、船舶、仪器仪表及实验研究中的飞机及机载设备、雷达、导航设备、军用电子设备、军用测试设备,以及机场的地面设施、通信、通讯设备,以及其它需要的400Hz中频电源的场合,是机组式中频电源的换代产品。

SC/ZP中频电源单相系列产品规格表
型号说明:举例
SC/ZP-11020
SC
盛驰   ZP中频电源   11代表单相输入单相输出   020代表功率20KVA



SC/ZP-500W

SC/ZP-11001

SC/ZP-11002

SC/ZP-11003

SC/ZP-11005



500W

1KVA

2KVA

3KVA

5KVA

输出



115/220V固定输出±15%



4A

8A

17A

25A

42A

外形

(mm)

430x540x200

430x540x700

( kg )

25

30

50

75

85



SC/ZP-11010

SC/ZP-11015

SC/ZP-11020

SC/ZP-31010

SC/ZP-31015



10KVA

15KVA

20KVA

10KVA

15KVA

输出



115/220V固定输出±15%



83A

125A

167A

83A

125A

外形

(mm)

430x770x990

( kg )

145

165

195

155

185



SC/ZP-31020

SC/ZP-31030

SC/ZP-31045

SC/ZP-31060

SC/ZP-31075



20KVA

30KVA

45KVA

60KVA

75KVA

输出



115/220V固定输出±15%



167A

250A

375A

500A

625A

外形

(mm)

430x770x990

600x970x1240

800x1090x1600

( kg )

275

345

450

580

620

SC/ZP单相中频电源系列技术指标



IGBT/PWM方式

交流输入

相数  1φ2W+G    电压220±15%

频率50Hz/ 60Hz ± 3Hz

交流输出

频率 400 Hz固定350-500Hz连续可调

率≦±1%(纯阻性负载)        度≦±0.01%

1φ2W+G    真率THD±2%(纯阻性负载)

   3:1             相位角相位120o±1.5o

  率≧85%                        间≦2ms



4.5位电压表解析度0.1V4.5位电流表解析度0.1A4.5位频率表解析度0.1Hz

功率表解析度1W,功率因数表解析度0.001



120%延时600S150%延时60S200%延时1S

控制功能(可选项)

30m远端控制,方便远端调节电压、频率、开关机等RS-485/232/GPIS接口及控制软件



过流保护、短路保护、过压保护、过温度保护、自诊断保护及报警装置



IP30或定制满足三防及更高等级



绝缘阻抗  500VDC/200MΩ      耐压绝缘  1800VAC/5mA/1min

冷却方式

 强迫风扇冷却           噪音   1m处小于60dB



工作温度-10~70℃,相对湿度0~90%(非凝结状态),海拔高度1500m
