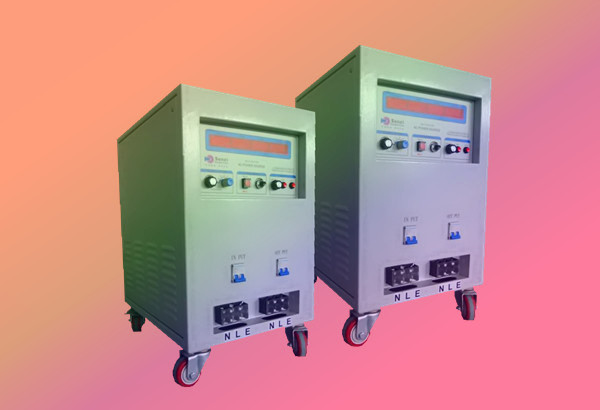

产品名称:交流变频恒流源

产品型号: SC/BPHL

产品概述:

恒流源 http://www.sencipower.com
    随着电力电子技术的发展,逆变电源的应用逐渐普及。因其可以输出各种频率和电压,所以在相应的测试行业和供电行业使用也非常成熟。然而,在断路器类产品部分性能测试时,对试品端电压没有特定要求,而对测试电流有严格要求,根据标准《
GB17701-1999 :设备用断路器》、《GB10963.2-2003 家用及类似场所用过电流保护断路器》,需要按标准要求的电流对产品的温升、寿命、约定脱扣、约定不脱扣、瞬动等特性做相应测试。

传统测试方法主要采用固定频率市电输入后,外加调压变压器的方式实现。无论是手动调压器还是电动调压器都存在很多缺陷,例如:

1)频率变化困难,传统测试系统只能完成特定频率的产品测试,既无法模拟电网频率的波动,也无法适应多国电网标准及军工高频电力标准;

2) 输出电流控制精度不够,调压器通过移动碳刷改变输出电压配合试品阻抗来控制输出电流。因碳刷存在机械偏差,机械调整响应速度慢,系统阻抗受碳刷磨损变化、试品阻抗会受温度等因素影响,一般稳流精度很难达到5% 以下。

3)传统用调压器的方式,因存在频繁的机械操作,对碳刷等关键零件的损耗很大,维护成本也很高。

4)体积庞大,造成实验室的空间资源和设备材料资源的双重浪费。

5)碳刷的运动会形成接触电弧,在电源入线极易形成低频传导干扰,导致连接在同一电源上的其它设备受到干扰。

6)稳流速度慢,很难完成对试品瞬动测试的要求,一般试品在额定电流10 倍左右的测试电流下,脱扣时间约为10ms 以内,靠调压器很难在10ms 左右时间将输出电流从0A 上升到测试电流值,只能通过多次逼近去实现。而试品对连续大电流瞬动测试是不允许的,因此每逼近一次,要等待试品有足够的冷却时间,导致测试效率大大降低。

传统调压方式测试存在上述诸多问题,故能显著提高测试效率,提升测试品质的新型测试系统,就成为断路器类产品测试行业的明智之选。

    典型应用—断路器传统测试系统与新型测试系统对比

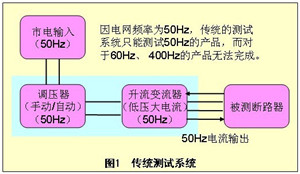

    如下图1 所示,传统的测试系统结构比较简单,采用调压器+升流变流器方式,输出固定频率,频率精度受电网限制,稳流精度不太理想,很难达到低于4%

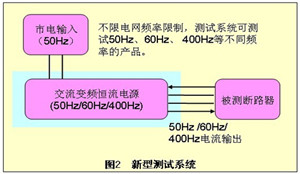

    如下图2 所示,新型的测试系统采用交流变频恒流电源替代传统的调压器+ 升流变流器,输出频率可按产品要求选择,频率精度不受电网限制可达0.1%Hz ,稳流精度可达到不低于0.5%




产品特点:

盛驰交流变频恒流电源基于PWM 逆变电源技术,用于断路器类产品的测试,采用电流控制算法结合了断路器测试行业特殊的要求,是一种新型的稳流稳频专用测试电源。该电源主要特点:
1.采用软件DDS 技术,可输出任意频率,满足相应测试需要(40~70Hz, 300~450Hz)且频率稳定度可达0.1%。
2.采用软件电流PI 调节器,可动态改变PI 调节器相关系数较好地满足断路器特殊测试需要。
3.采用PWM 单开关周波电流控制算法,使得电源输出的动态性能满足测试需要,稳流精度大幅提高可达0.5%。
4.采用模块化设计,体积小,效率高(可达90%以上),可靠性和维护成本相对于传统调压器方式具有明显优势。
5.特别对于短时间电流快速上升的测试要求,相对传统调压器方式,恒流电源更是独有的解决方案。

应用领域:

主要应用于低压电器行业各种断路器、熔断器、热继电器、磁力启动器、电机启动器等保护性开关与电器产品的延时热脱扣试验和特定电流的热效应应用中进行校验和严格测试的场合。

SC/BPHL交流变频恒流源产品规格表

型号说明:举例SC/BPHL-500

SC盛驰   BPHL变频恒流源   500代表单相输入单相输出  功率500W



SC/BPHL-500

SC/BPHL-11001

SC/BPHL-11002

SC/BPHL-11003

SC/BPHL-11005

SC/BPHL-11010



500W

1KW

2KW

3KW

5KW

10KW

输出

0-5V    0-10V    0-20V(其他电压规格可定制)

5-5000A

外形

  (mm)

430*540*200

440*470*300

430*540*700

430*770*990

  ( kg )

25

30

40

75

85

145

SC/BPHL交流变频恒流源技术指标



IGBT/PWM方式

交流输入



1φ2W+G



220V±15%



50Hz/ 60Hz ± 3Hz

交流输出



1φ2W+G



50Hz固定, 60Hz固定, 40~70Hz连续可调(接受特殊频率定制)



纯正弦波

整机性能

频率稳定度

≦±0.01%

电流稳定率

±1%

THD失真率

THD±2%



85%

显示精度

4.5位电压表

解析度0.1V

4.5位电流表

4A以下解析度0.001A , 4A以上解析度0.01A

4.5位频率表

解析度0.1Hz



200W以下解析度0.1W , 200W以上解析度1W

功率因数表

解析度0.001



输入/输出无熔丝开关、过流保护、短路保护、过压保护、过温度保护

(通讯接口可选项)

0-10V模拟量/RS-485/RS-232/接口

安规



500VDC/200MΩ



1800VAC/5mA/1min

冷却方式/噪音

强迫风扇冷却      1m处小于60dB



工作温度0~45    相对湿度0~90% (非凝结状态)         海拔高度1500m
